Bộ ngắt điện áp cao

Bộ ngắt điện áp cao là buồng dập tắt hồ quang chân không-bằng gốm dành cho-bộ ngắt mạch và thiết bị chuyển mạch điện áp cao. Các tiếp điểm cố định và chuyển động của nó hoạt động bên trong vỏ chân không kín, cho phép thiết bị ngắt dòng điện tải và dòng điện ngắn mạch- mà không để lộ hồ quang ra bên ngoài.
Gửi yêu cầu
Mô tả

Tổng quan về sản phẩm



Bộ ngắt điện áp cao là buồng dập tắt hồ quang chân không-bằng gốm dành cho-bộ ngắt mạch và thiết bị chuyển mạch điện áp cao. Các tiếp điểm cố định và chuyển động của nó hoạt động bên trong vỏ chân không kín, cho phép thiết bị ngắt dòng điện tải và dòng điện ngắn mạch- mà không để lộ hồ quang ra bên ngoài.



Bộ ngắt được sử dụng trong thiết bị chuyển mạch 12 kV, 24 kV và 40,5 kV cho các trạm biến áp, phân phối công nghiệp và khai thác mỏ, hệ thống điện đường sắt, thiết bị luyện kim và điều khiển động cơ điện áp cao-.

016



Thông số kỹ thuật



tham số

Đặc điểm kỹ thuật

Điện áp định mức

12 kV, 24 kV, 40,5 kV

Đánh giá hiện tại

630 A, 1250 A, 2500 A, 3150 A

Tần số định mức

50/60Hz

Dòng điện ngắt mạch ngắn mạch định mức

20 kA, 31,5 kA, 40 kA, 50 kA

Tuổi thọ điện ở dòng điện ngắn mạch-định mức

20, 30 hoặc 50 hoạt động theo mô hình

chất chữa cháy hồ quang-

Độ chân không cao

Tài liệu liên hệ

hợp kim đồng-crom

Thân cách điện

Gốm alumina cao-có vòng đệm ở đầu bằng kim loại

Bố trí thiết bị đầu cuối

Thiết bị đầu cuối cố định và di chuyển theo trục hoặc giao diện bản vẽ{0}}cụ thể

Ứng dụng

Cầu dao, công tắc tơ và thiết bị chuyển mạch phân phối-điện áp cao



Ưu điểm cốt lõi



Gián đoạn lên tới 50 kA

Dòng sản phẩm bao gồm các mức ngắt mạch ngắn mạch từ 20 kA đến 50 kA. Trong các sự cố về-bộ cấp điện áp cao và máy biến áp, hệ thống tiếp điểm chân không sẽ hạn chế hồ quang và hoàn toàn ngắt điện bên trong vỏ gốm.



Các điểm tiếp xúc đồng-crom có ​​dòng điện cắt được kiểm soát

Vật liệu tiếp xúc bằng đồng -crom hỗ trợ khuếch tán hồ quang đồng thời hạn chế hiện tượng cắt dòng điện. Trong quá trình chuyển đổi máy biến áp, động cơ và mạch cảm ứng, điều này làm giảm ứng suất quá điện áp do ngắt dòng điện sớm.



Cách điện bằng gốm cho thiết bị 12–40,5 kV

Thân gốm nhôm-cao ngăn cách đường dẫn dòng điện bên trong với cấu trúc lắp đặt bên ngoài. Trong thiết bị đóng cắt có khoảng cách pha hạn chế, thân gốm kín cung cấp lớp cách điện mà không cần có buồng hồ quang chứa đầy dầu.



Khả năng tùy chỉnh



  • Điện áp định mức, dòng điện định mức và mức ngắt mạch ngắn mạch.
  • Kích thước gốm, kích thước thiết bị đầu cuối và giao diện lắp đặt.
  • Vật liệu tiếp xúc, hình dạng tiếp xúc, cách bố trí tấm chắn và đường dẫn điện.
  • Khoảng cách tiếp xúc, hành trình, hành trình ống thổi và lực vận hành.
  • Các mô hình thay thế cho bộ ngắt điện áp cao cố định, thiết bị rút điện và{0}}cụ thể{1}}cho thiết bị.



Kiểm soát chất lượng



Kiểm tra thành phần điện áp cao-

Thân gốm, điểm tiếp xúc bằng đồng{0}}crom, ống thổi, tấm chắn và thiết bị đầu cuối được kiểm tra về kích thước, khuyết tật bề mặt và khả năng tương thích của cụm lắp ráp trước khi bịt kín.



Xử lý lò chân không

Hệ thống liên lạc nội bộ hoàn chỉnh được định vị trước quá trình-niêm phong và sơ tán một lần. Các mối nối gốm-với-kim loại và sự căn chỉnh đầu cuối được điều khiển thông qua tuyến lò nung cụ thể-của mô hình.



Cách nhiệt và phát hành hàng loạt

Bộ ngắt đã hoàn thiện được kiểm tra cấu trúc cách điện, chuyển động của tiếp điểm, đường dẫn dòng điện, vị trí đầu cuối và tình trạng vỏ bọc. Mỗi đơn vị đều được kiểm tra trước khi đóng gói và được liên kết với hồ sơ lô của nó.



Tại sao chọn chúng tôi



Gần sáu thập kỷ về thiết bị điện-chân không

Công ty mẹ của Wanping được thành lập vào tháng 8 năm 1966 và tiếp tục sản xuất các sản phẩm chân không-điện kín cho các ứng dụng điều khiển nguồn-.



Xử lý chân không và xử lý sau{0}}trong một nhà máy

Mười hai lò chân không và tám hệ thống sau{0} lắp ráp bao gồm việc bịt kín, sơ tán, lão hóa và ổn định thân thiết bị ngắt.



Kỹ thuật thay thế và thiết kế mới

Bộ ngắt điện áp cao-có thể được phát triển từ mô hình hiện có, bản vẽ kỹ thuật, mẫu vật lý hoặc xếp hạng mục tiêu cũng như yêu cầu lắp đặt.



Câu hỏi thường gặp



Q: Thời gian dẫn mẫu tùy chỉnh là gì?

Đáp: Mẫu bộ ngắt điện áp cao -tùy chỉnh mất 40–60 ngày sau khi thông số kỹ thuật về điện và cơ được cố định.

Hỏi: Sản phẩm được đóng gói như thế nào để vận chuyển quốc tế?

Đáp: Mỗi thiết bị ngắt được cố định bằng vật liệu hấp thụ sốc-, được bảo vệ xung quanh thân gốm và các thiết bị đầu cuối, đồng thời được đóng gói trong thùng carton xuất khẩu hoặc hộp gỗ tùy theo kích cỡ lô hàng.

Hỏi: Nên điều chỉnh cơ chế vận hành như thế nào?

A: Đặt cơ chế ở khoảng cách tiếp xúc, hành trình và áp suất tiếp xúc được chỉ định. Hành trình-quá mức sẽ tải các ống thổi, trong khi hành trình không đủ sẽ ngăn cản việc tách hoàn toàn tiếp điểm.

Hỏi: Sản phẩm có thể được sử dụng ở điện áp khác với bảng tên của sản phẩm không?

Trả lời: Không. Bộ ngắt phải được sử dụng ở điện áp định mức và nhiệm vụ cắt được nêu cho kiểu máy đã chọn và thiết bị đóng cắt phù hợp.

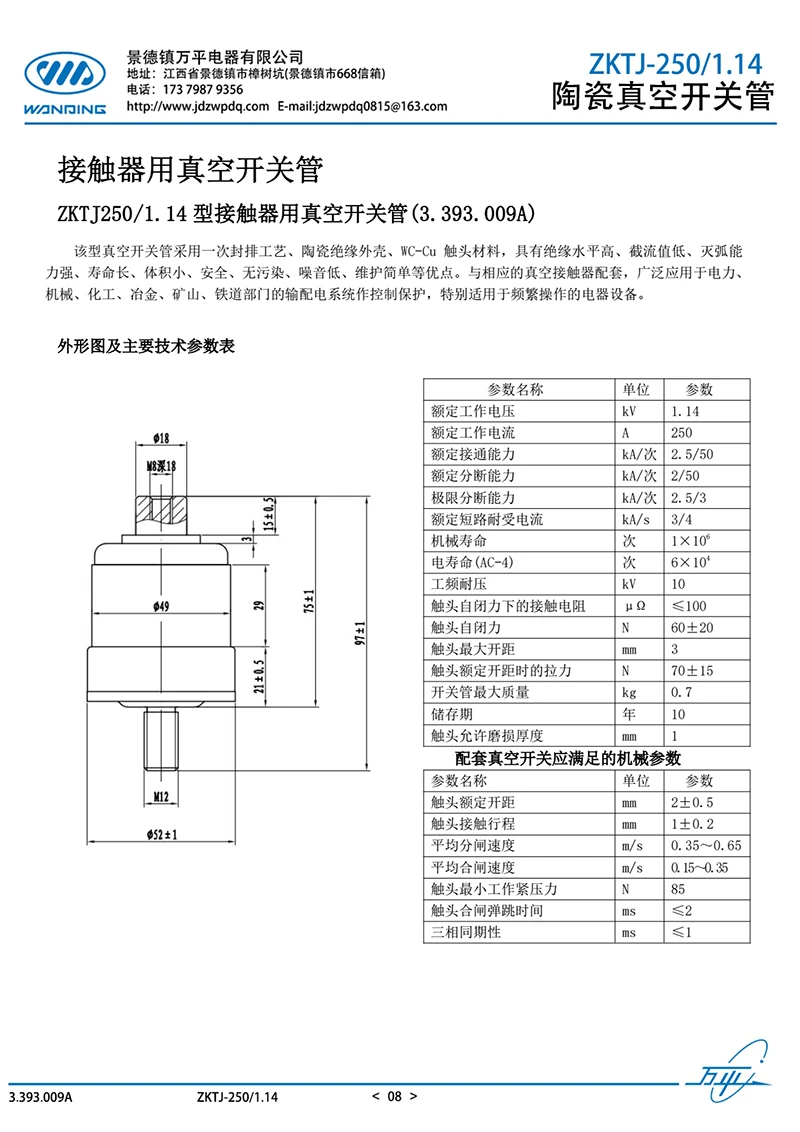

009A

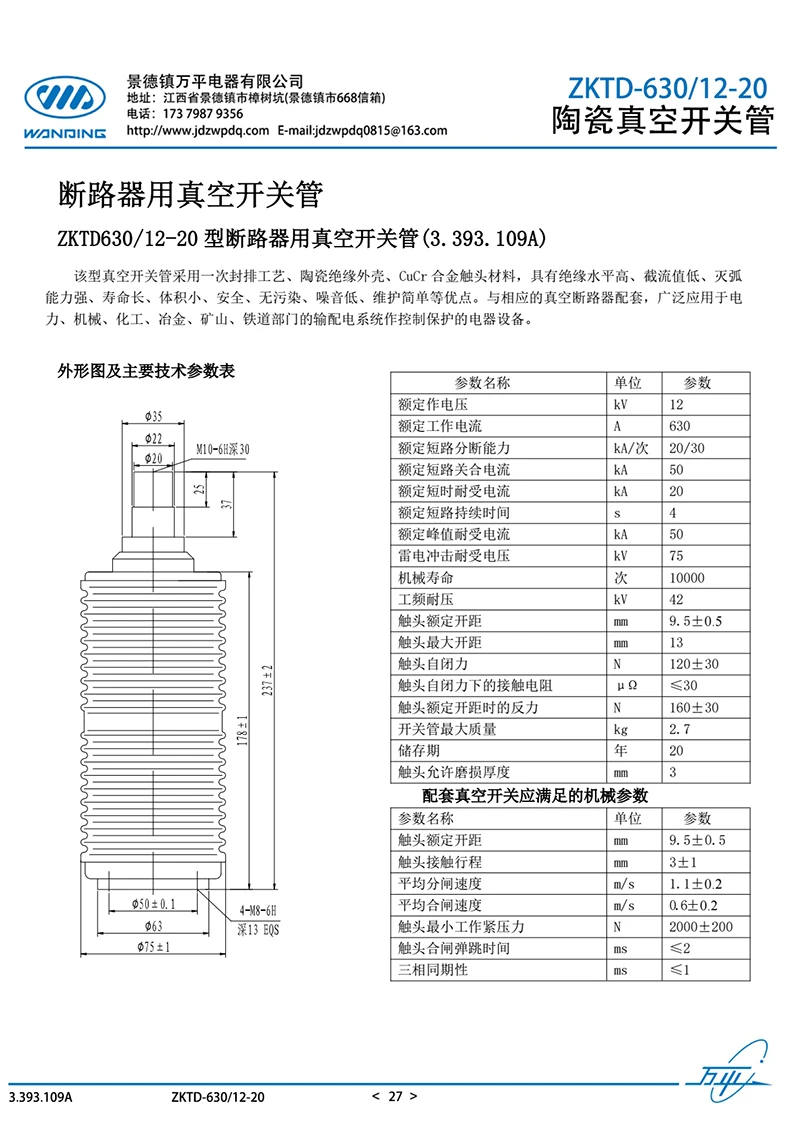

109A

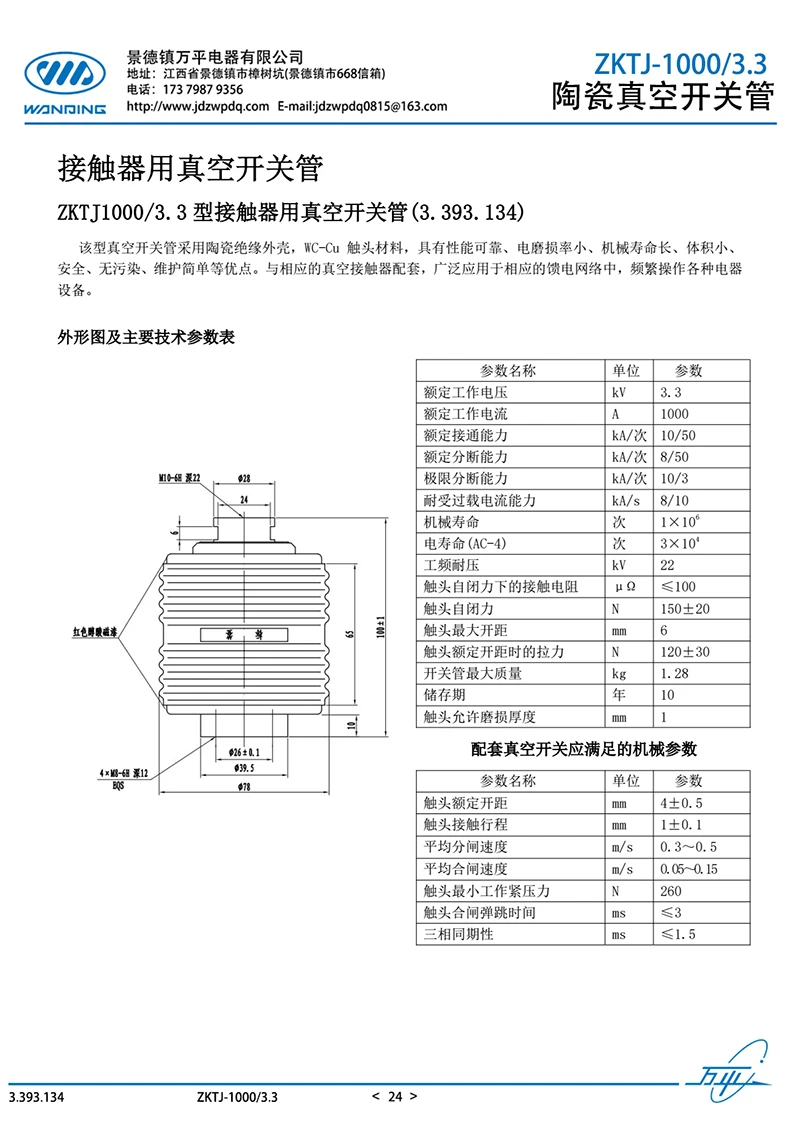

134-33

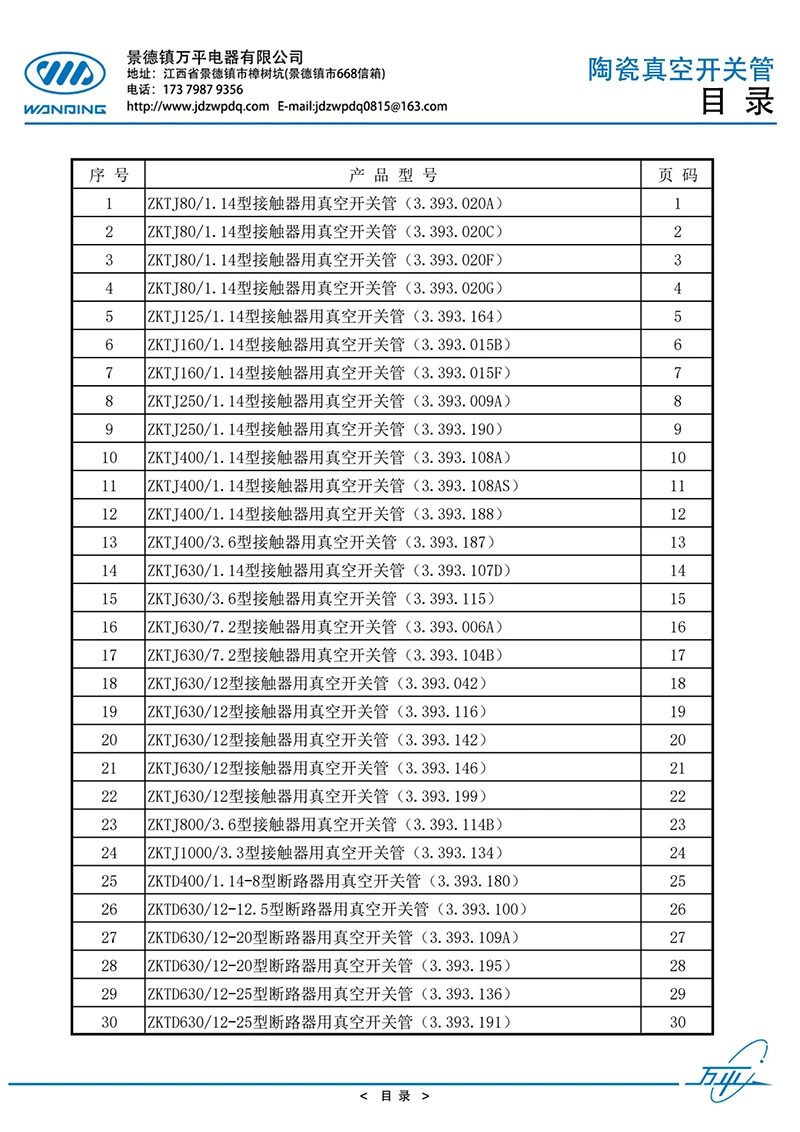

product-800-1132
