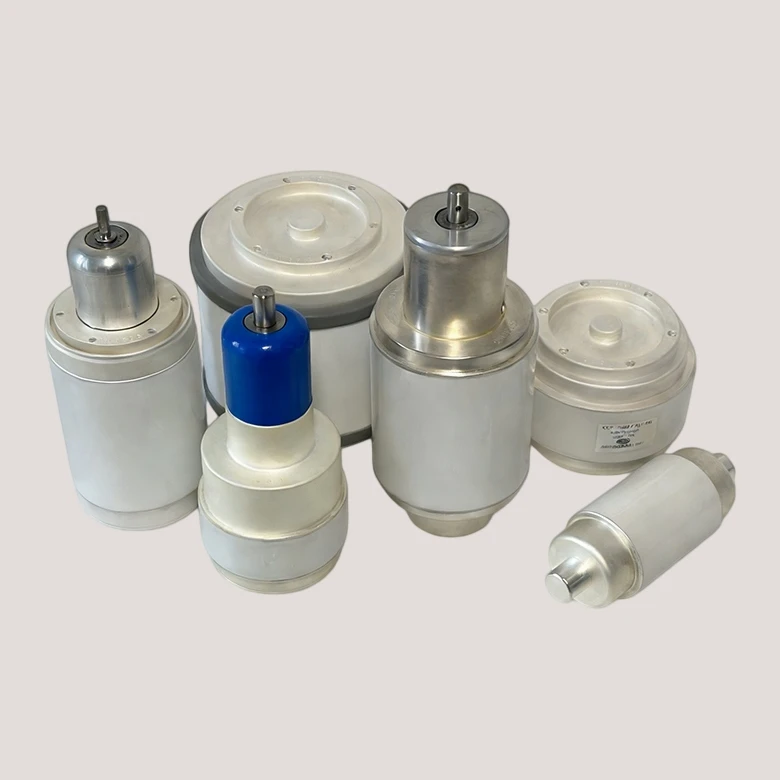

Tụ Ceralink

Tụ điện Ceralink kết hợp chất điện môi gốm với cấu trúc điện cực nhỏ gọn cho các mạch điện áp thông thường và điện áp trung bình-đến{1}}cao{2}}. Các ứng dụng bao gồm thiết bị liên lạc, thiết bị phát sóng và radar, thiết bị y tế, mô-đun điều khiển-điện và hệ thống điện-chuyển tuyến đường sắt. Nó cung cấp khả năng ghép, lọc, bỏ qua hoặc cộng hưởng trong các thiết kế yêu cầu tụ gốm không phân cực có các giá trị điện và kích thước vật lý được kiểm soát.
Gửi yêu cầu
Mô tả

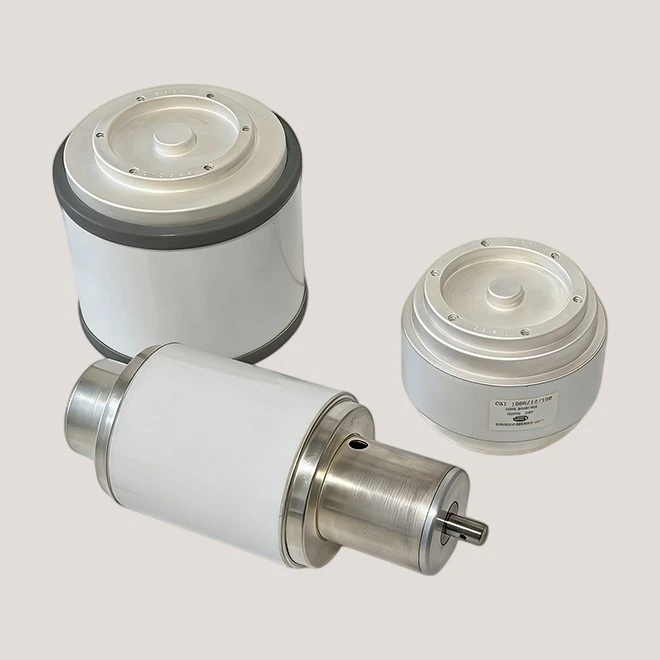

Tổng quan về sản phẩm



Tụ điện Ceralink kết hợp chất điện môi gốm với cấu trúc điện cực nhỏ gọn cho các mạch điện áp thông thường và điện áp trung bình-đến{1}}cao{2}}. Các ứng dụng bao gồm thiết bị liên lạc, thiết bị phát sóng và radar, thiết bị y tế, mô-đun điều khiển-điện và hệ thống điện-chuyển tuyến đường sắt. Nó cung cấp khả năng ghép, lọc, bỏ qua hoặc cộng hưởng trong các thiết kế yêu cầu tụ gốm không phân cực có các giá trị điện và kích thước vật lý được kiểm soát.

105



Thông số kỹ thuật



Đặc điểm kỹ thuật

ZK-G-001
CKT750/10/100

ZK-B-008
CKTB1000/3.5/60

Kiểu

Chân không cố định

Chân không thay đổi

Điện dung (pF)

750 ± 37.5

Cmin<10
C tối đa 1000 ± 50

Tăng / Tăng (kV)

Lên 15 / Lên 10

Tăng 5 / Tăng 3,5

Tối đa. Dòng điện RF @13,56 MHz (A)

100

60

Tối đa. Mô-men xoắn / Bộ điều chỉnh

-

0.2 N·m
23 lượt

Tối đa. Trọng lượng (kg)

1.5

1.5

Tổng thể & Thân hình

Tổng thể L 116 ± 1
Thân Ø80 ± 1

Tổng thể L 208 ± 1
Chính L 140 ± 1
Thân Ø70 (+2/0)

Trục / Thiết bị đầu cuối

Độ dài cuối 17 mỗi cái

Trục Ø16; lỗ chéo- Ø4
Mẹo 20/10; vai Ø32

Kích thước cuối / mặt bích

Ø76 / Ø67

Môi trái 34 + 4; phải 24 + môi 4
Ø42 / Ø50 / Ø67

Giao diện gắn kết

6-M5; độ sâu ren 6; độ sâu lỗ 8; EQS

6-M4; độ sâu ren 5; độ sâu lỗ 6; EQS



Lợi thế cốt lõi



Cấu hình cố định và thay đổi trong nội dung trang hiện tại

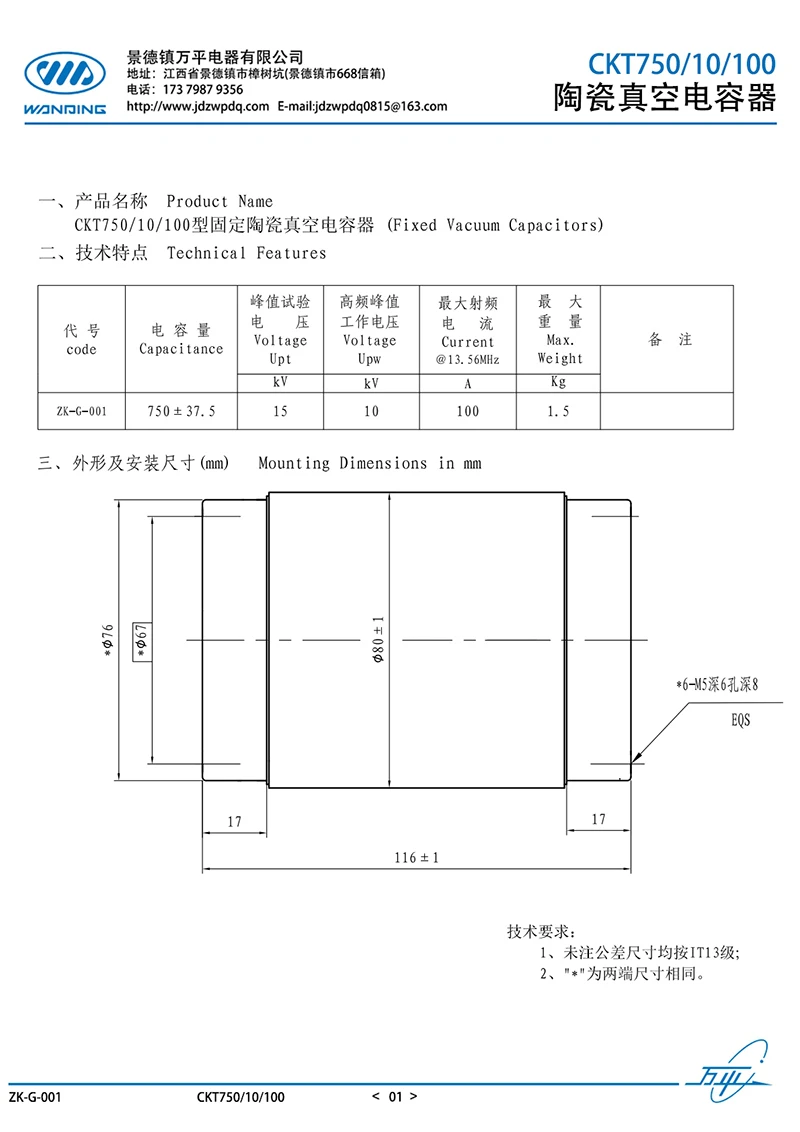

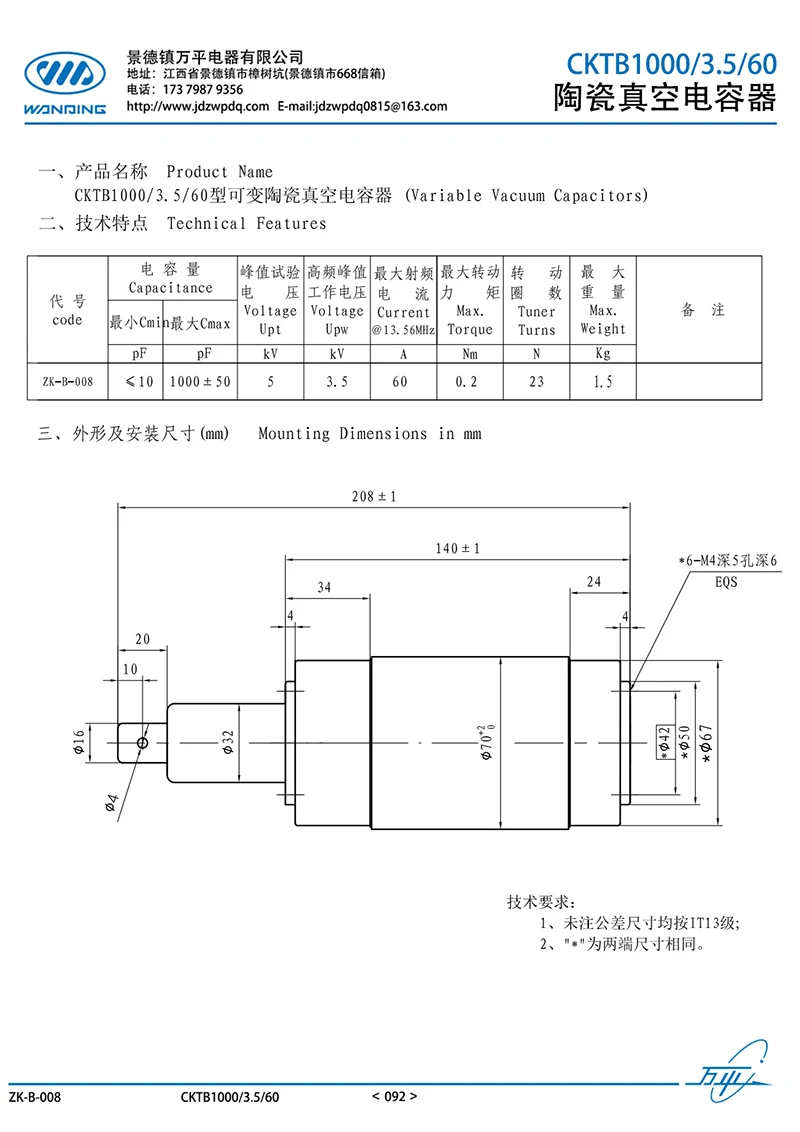

Các hình ảnh trang được cung cấp hiển thị mô hình chân không cố định 750 pF và mô hình chân không thay đổi có thể điều chỉnh từ dưới 10 pF đến 1000 pF. Những bản vẽ này cung cấp các điểm tham chiếu cố định và có thể điều chỉnh cụ thể cho các mạch yêu cầu một giá trị đặt trước hoặc phạm vi điều chỉnh rộng.



Điện áp làm việc lên tới 10 kV và dòng điện RF 100 A

Mô hình cố định được định mức ở điện áp làm việc đỉnh cao-có tần số 10 kV và 100 A ở 13,56 MHz, trong khi mô hình biến đổi được định mức ở 3,5 kV và 60 A. Do đó, việc lựa chọn mô hình có thể dựa trên điện áp và dòng điện RF thực tế thay vì chỉ danh mục trang.



Lực điều chỉnh được xác định và trọng lượng lắp đặt

Mẫu biến thiên sử dụng cơ cấu 23 vòng với mô-men xoắn cực đại 0,2 N·m và cả hai mẫu được liệt kê đều nặng 1,5 kg. Những giá trị này hỗ trợ lập kế hoạch cho cơ cấu truyền động và cấu trúc lắp đặt thiết bị.



Cấu trúc và vật liệu



Các bộ phận chính là thân điện môi bằng gốm, hệ thống điện cực bên trong hoặc bề mặt, các lớp bịt kín bảo vệ và các thiết bị đầu cuối bên ngoài. Điện dung danh nghĩa và hành vi điện áp được thiết lập bởi hình dạng điện môi và diện tích điện cực.



Cấu trúc bên ngoài hỗ trợ phần tử gốm và mang kết nối đến mạch điện hoặc điểm lắp đặt. Loại thiết bị đầu cuối, khoảng cách và hình dạng thân được chọn để lắp đặt bảng, giá đỡ hoặc bảng cách điện-.



Tùy chọn tùy chỉnh



Phạm vi thông số điện

Các giá trị điện tùy chỉnh có thể bao gồm các yêu cầu về điện dung, điện áp định mức, dung sai và nhiệt độ. Các điều kiện xung, tần số và độ lệch{1}}liên tục cũng cần được xem xét khi tụ điện được sử dụng cho nhiều mục đích hơn là bộ lọc tần số-thấp cơ bản.



Bố trí dấu chân và thiết bị đầu cuối

Kích thước thân, dạng đầu cuối, khoảng cách dây dẫn và phương pháp lắp đặt có thể phù hợp với bố cục có sẵn. Có thể làm theo các bản vẽ hoặc mẫu hiện có khi tụ điện phải vừa với bảng mạch hoặc giao diện thiết bị xác định.



Kiểm soát chất lượng



Kiểm tra thân gốm và điện cực

Các bộ phận bằng gốm được kiểm tra kích thước, tình trạng bề mặt và sự phù hợp với cấu trúc đầu cuối. Các khu vực điện cực và kết nối được kiểm tra trước khi bịt kín để phát hiện các khuyết tật có thể ảnh hưởng đến cách điện hoặc dòng điện trước khi lắp ráp lần cuối.



Kiểm tra điện dung và cách điện

Các thiết bị hoàn thiện được kiểm tra điện dung, cách điện và yêu cầu điện áp áp dụng. Sau đó, người kiểm tra sẽ đối chiếu khoảng cách giữa các thiết bị đầu cuối, tình trạng thân máy, các ký hiệu và kết quả điện chính với mẫu sản xuất và lô hàng.



Cơ sở sản xuất



R&D nội bộ cho các bộ phận bằng gốm

Wanping có một nhóm R&D nội bộ và đã sản xuất các bộ phận chân không bằng gốm và điện từ năm 1966. Quá trình phát triển có thể bắt đầu từ các yêu cầu về mạch mục tiêu, một mẫu hiện có hoặc một mẫu vật lý.



Kiểm soát mẫu và sản xuất tại một cơ sở

Các mẫu và lô sản xuất được sản xuất tại cùng một cơ sở có diện tích hơn 20.000 mét vuông. Sau khi phê duyệt mẫu, các kích thước đã xác nhận và thông số kỹ thuật điện sẽ được lưu giữ làm tài liệu tham khảo sản xuất.



Câu hỏi thường gặp



Hỏi: Thời gian sản xuất tiêu chuẩn là bao lâu?

A: Các sản phẩm hiện tại thường mất khoảng 20 đến 40 ngày. Tiến độ cuối cùng phụ thuộc vào mẫu mã, số lượng và tải sản xuất tại thời điểm đặt hàng.

Hỏi: Tụ điện Ceralink được bảo vệ như thế nào trong quá trình vận chuyển?

Trả lời: Thân và thiết bị đầu cuối bằng gốm được tách riêng và đệm bên trong thùng carton để tránh va đập, dịch chuyển và uốn cong thiết bị đầu cuối. Bạn cũng có thể sử dụng cách đóng gói-do khách hàng chỉ định khi nó cung cấp sự bảo vệ đầy đủ cho quá trình vận chuyển.

Hỏi: Tụ điện này có bị phân cực không?

Đáp: Không. Tụ gốm không{1}}được phân cực nên các cực không có cực dương và cực âm. Việc lắp đặt vẫn phải duy trì trong giới hạn điện áp, tần số và nhiệt độ đã nêu.

Hỏi: Điện áp hoạt động có nên thấp hơn điện áp định mức không?

Trả lời: Có, mạch phải có biên độ phù hợp cho các điều kiện dạng sóng, nhiệt độ, tần số và xung. Không chỉ dựa vào điện áp trên bảng tên mà không kiểm tra ứng suất điện thực tế.



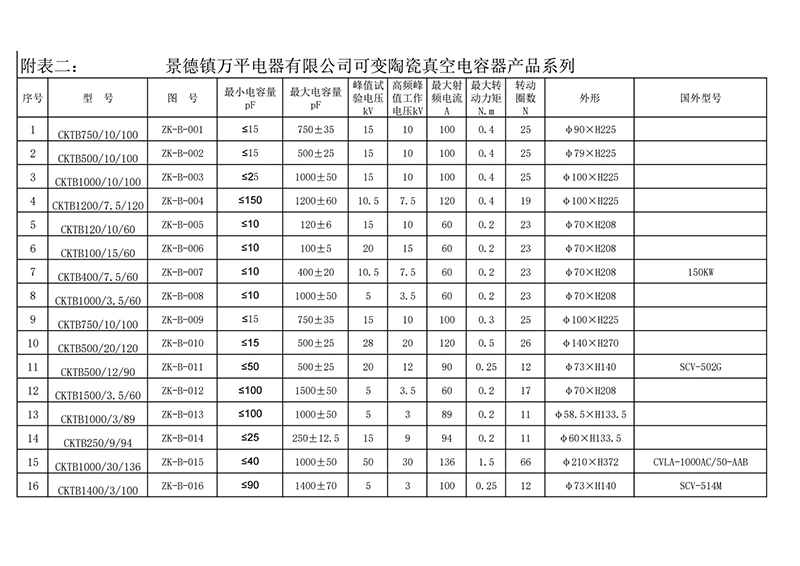

ZK-B-008

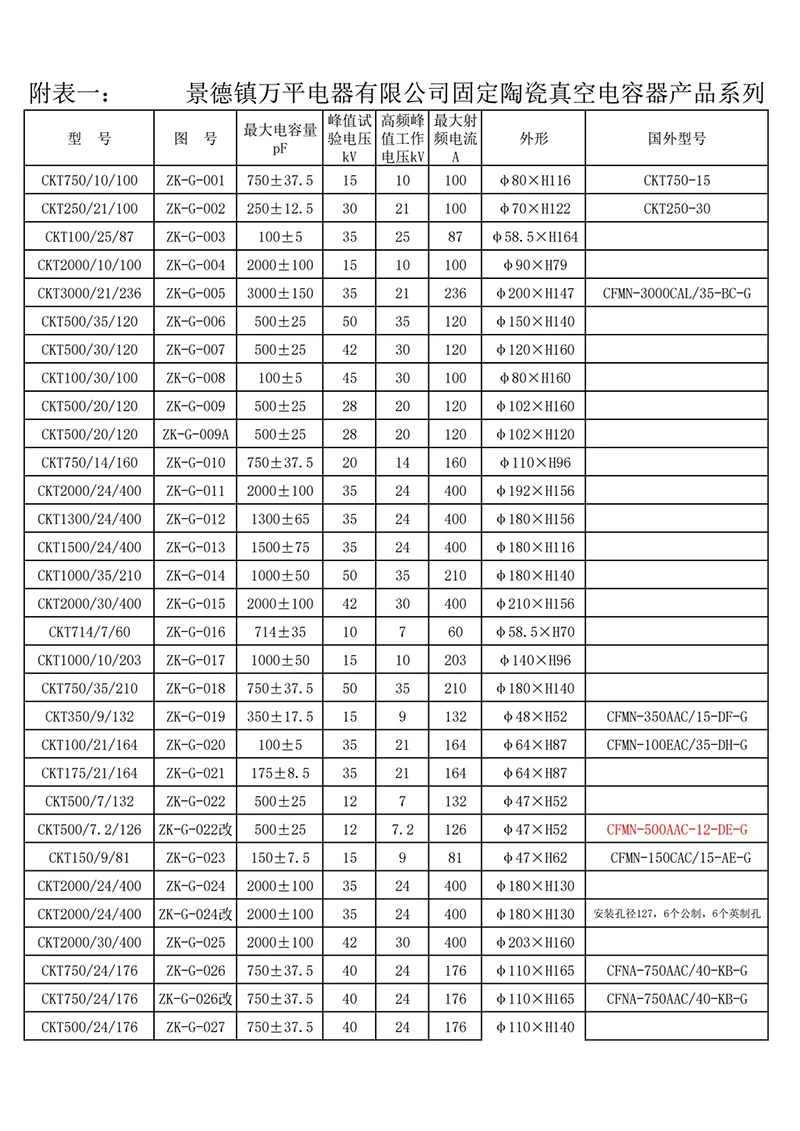

ZK-G-001

0001

0001
